MI-D2ICMO

MÓDULO DE DUAS ENTRADAS E UMA SAÍDA END. ANALÓGICO

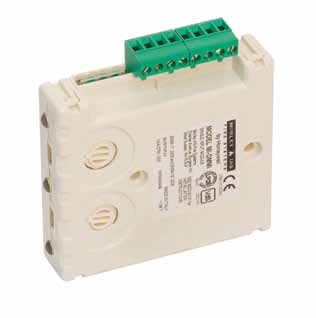

Módulo monitor e de comando do sistema endereçável analógico DX Connexion. Possui 2 circuitos de entrada para supervisão do estado de equipamentos externos através de contato normalmente aberto livre de tensão e 1 circuito de saída de relé NA/NC para a ativação de sistemas de sinalização ou aviso, portas corta-fogo, etc. Incorpora isolador de curto-circuito. Fácil endereçamento através de programadores de endereços roto-decádicos (01 a 99) visíveis tanto na parte frontal quanto na parte lateral do módulo. Ocupa três endereços consecutivos. Possui 2 LEDs, um para cada canal (verde intermitente – funcionamento normal; vermelho constante – alarme; amarelo intermitente – falha no circuito monitorado). A conexão é feita com conectores removíveis para cabos de até 2,5mm2.
Múltiplas possibilidades de montagem: em superfície, vertical ou caixa.

Características:

•  Módulo monitor com 2 entradas de alarme e 1 saída de relé micro- processado. Para supervisão de contatos externos e ativação de comandos por relé
• Programador de endereços roto- decádico incorporado, endereços de 01 a 99, ficando configurado no software da central como os endereços 101 a 199 respectivamente. Ocupa três endereços consecutivos
• Duplo isolador de curto circuito de laço incorporado
• LED multi- função com três cores
• Endereçamento visível tanto pela parte frontal quanto pela lateral
• Conectores removíveis
• Opção de montagem em superfície, vertical ou caixa
• Em conformidade com EN54- 17 e 18
• Certificações CEA GEI 1- 082 e CEA GEI 1- 084, LPCB, VdS

Arquivos para Download

File	File size
Ficha Técnica	367 KB
