Proteção contra incêndio no Complexo Cultural Yolanda e Edson Queiroz

Fornecimento, projeto e apoio técnico da Braazi em uma obra com soluções TRIVER e Veccds PREDICT no padrão EN54.

Braazi 3 min de leitura

Fachada envidraçada do Complexo Cultural Yolanda e Edson Queiroz ao entardecer, com tapumes e trabalhos de construção.
Complexo Cultural Yolanda e Edson Queiroz, em Fortaleza. Registro da obra em andamento.

A Braazi participa da implantação dos sistemas de detecção e supressão de incêndio do Complexo Cultural Yolanda e Edson Queiroz, em Fortaleza (CE). A atuação reúne fornecimento de equipamentos, projeto e apoio técnico durante a execução da obra, que segue em andamento.

Empreendimento da Fundação Edson Queiroz, o complexo reúne espaços de museu, teatro, auditórios e convivência, ao lado da Universidade de Fortaleza. Conheça o empreendimento no site da Unifor.

TRIVER e Veccds PREDICT — padrão EN54

A detecção e o controle da supressão utilizam painéis TRIVER da linha EN54. A detecção por aspiração é Veccds PREDICT, também no padrão EN54, com 20 detectores no empreendimento.

Os painéis ECP1000 fazem o controle dos sistemas de supressão. As centrais SEC3008 compõem o sistema de detecção e alarme de incêndio. A aspiração Veccds PREDICT integra o conjunto de soluções de detecção adotado na obra.

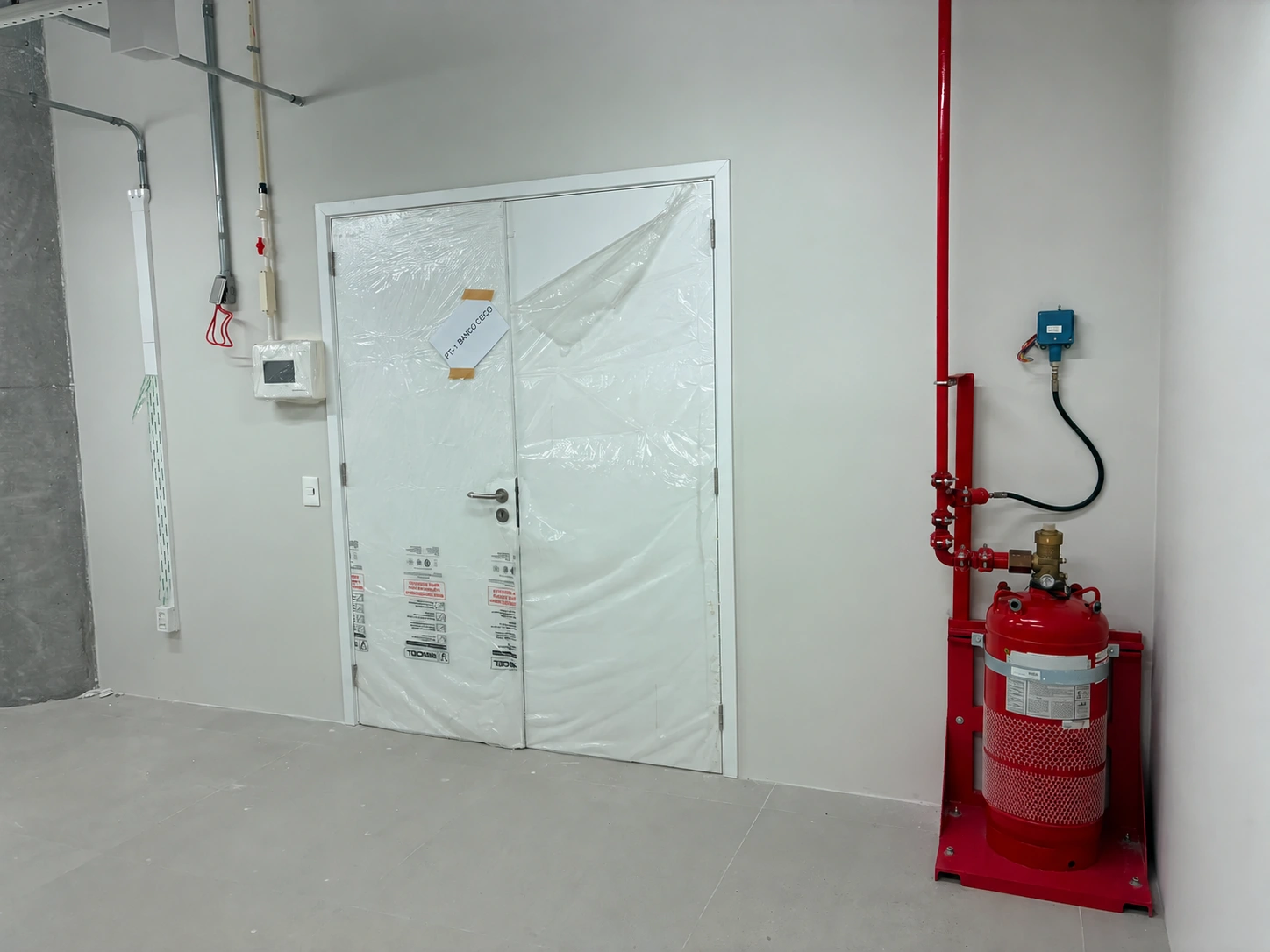

Detector de aspiração à esquerda e cilindro de supressão à direita de uma porta, durante a instalação dos sistemas.
Detecção por aspiração e supressão durante a instalação. Os registros mostram etapas da obra em andamento.

Sistemas de supressão

O projeto de supressão atende diferentes ambientes do complexo, com sistemas de cilindro individual e sistemas com bateria de cilindros.

O detalhamento apresenta a distribuição dos cilindros, tubulações e difusores em plantas, cortes e vistas isométricas. Essa documentação orienta a implantação dos sistemas nos diferentes ambientes e apoia a compatibilização com as demais instalações da edificação.

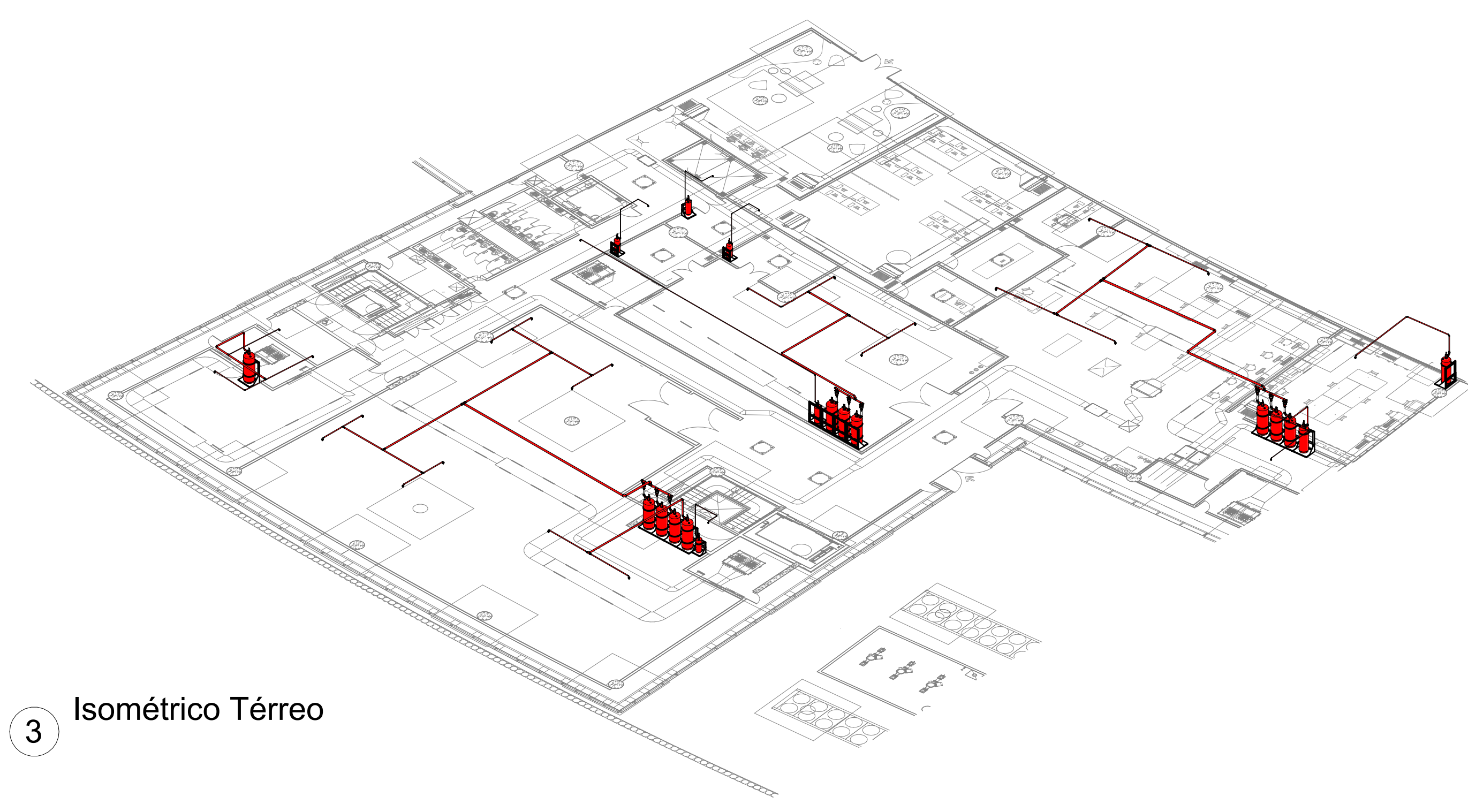

Vista isométrica com a distribuição de cilindros e tubulações de supressão.
Isométrico com a distribuição de parte dos sistemas de supressão. Ampliar desenho.

Sistemas com cilindro individual

Em alguns ambientes, cada sistema tem cilindro e difusor próprios.

Planta com dois sistemas de supressão de cilindro individual, um em cada sala, cada um com cilindro e difusor.
Planta com dois sistemas de cilindro individual, um em cada sala. Ampliar desenho.
Cortes de dois sistemas de cilindro individual, com o cilindro no piso e a tubulação até o difusor.
Cortes dos dois sistemas de cilindro individual. Ampliar desenho.

Sistemas com bateria de cilindros

Outros ambientes são atendidos por baterias de cilindros ligadas a um coletor, com tubulação até os difusores.

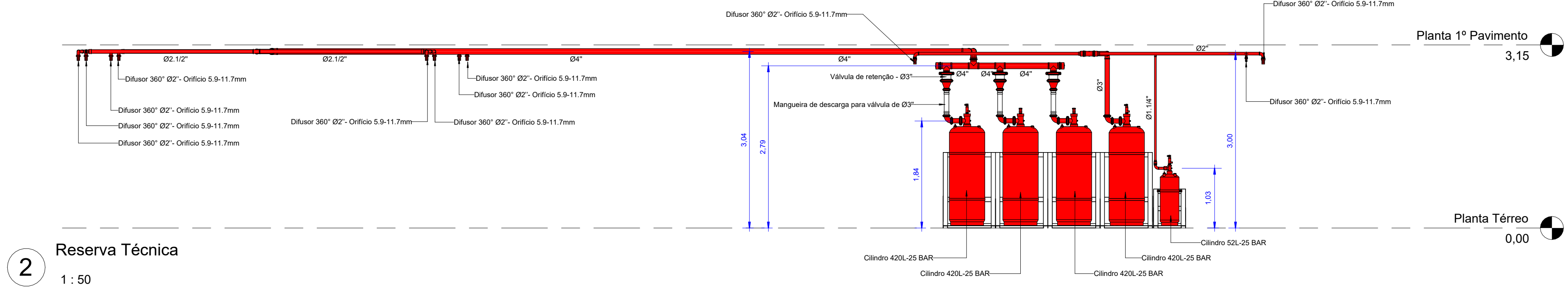

Detalhe em elevação dos cilindros, tubulações e difusores de um sistema com bateria de cilindros.
Detalhamento de um dos sistemas com bateria de cilindros. Ampliar desenho.
Vista isométrica de um ambiente com bateria de cilindros e tubulação de supressão.
Isométrico de outro sistema com bateria de cilindros. Ampliar desenho.
Detalhe em elevação dos cilindros, tubulações e difusores desse sistema com bateria de cilindros.
Detalhamento desse sistema com bateria de cilindros. Ampliar desenho.

A Braazi atua com projeto, fornecimento de equipamentos e apoio técnico, associando o conhecimento dos produtos às necessidades da execução.

Supressão com FK-5-1-12 e aerossol

O fornecimento de agente FK-5-1-12 ultrapassou 3.500 kg na primeira etapa da obra. Esse volume atende aos sistemas de supressão dos ambientes contemplados no projeto.

Os registros do canteiro mostram o recebimento dos cilindros e etapas da instalação. O empreendimento permanece em construção, e as imagens documentam esse processo de implantação.

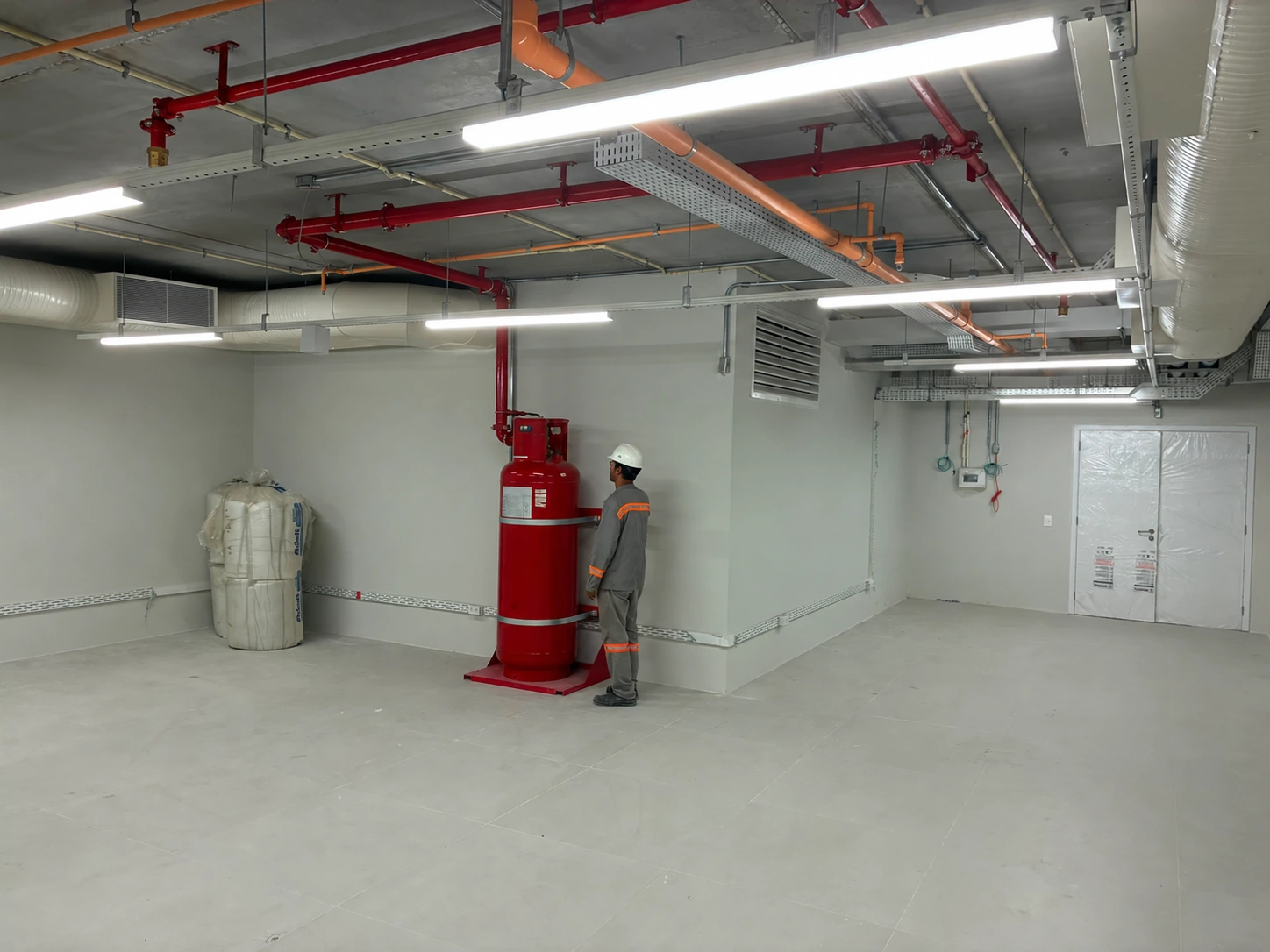

Profissional ao lado de um cilindro do sistema de supressão durante a instalação, com tubulações aparentes no teto.
Registro da instalação do sistema de supressão durante a obra.

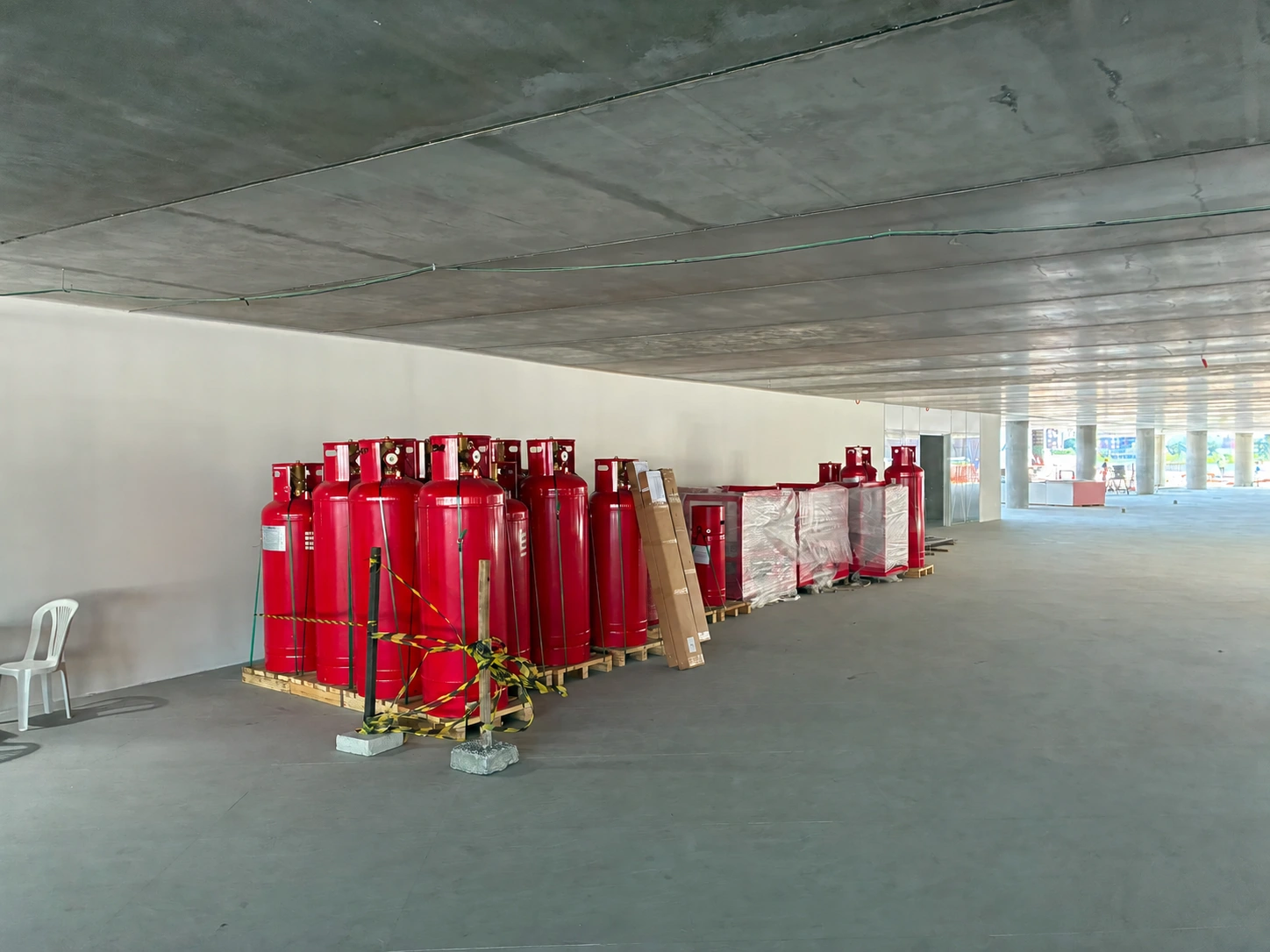

Cilindros de supressão e outros materiais organizados em uma área delimitada do canteiro de obras.
Cilindros de supressão recebidos e organizados no canteiro durante a etapa de fornecimento.
Ambiente em obra com tubulações e eletrocalhas no teto e a bateria de cilindros de supressão ao fundo.
Vista geral do ambiente durante a montagem, com a bateria de cilindros ao fundo.
Três cilindros de supressão e um cilindro menor fixados no suporte, ligados ao coletor por tubulação vermelha.
Bateria de cilindros fixada no suporte e ligada ao coletor de descarga.
Quatro cilindros de supressão e um cilindro menor junto à parede, ligados à tubulação vermelha que segue pelo teto.
Bateria de cilindros ligada à tubulação que segue pelo teto.
Painel de controle, ainda com a proteção de obra, e detector de aspiração instalados na parede, ao lado de uma porta.
Painel e detector de aspiração instalados na parede, ainda com a proteção de obra.

Salas de geradores

Nesses ambientes, a solução inclui sistema de extinção por aerossol com cortinas automáticas. O empreendimento reúne, assim, tecnologias de supressão aplicadas a diferentes ambientes.

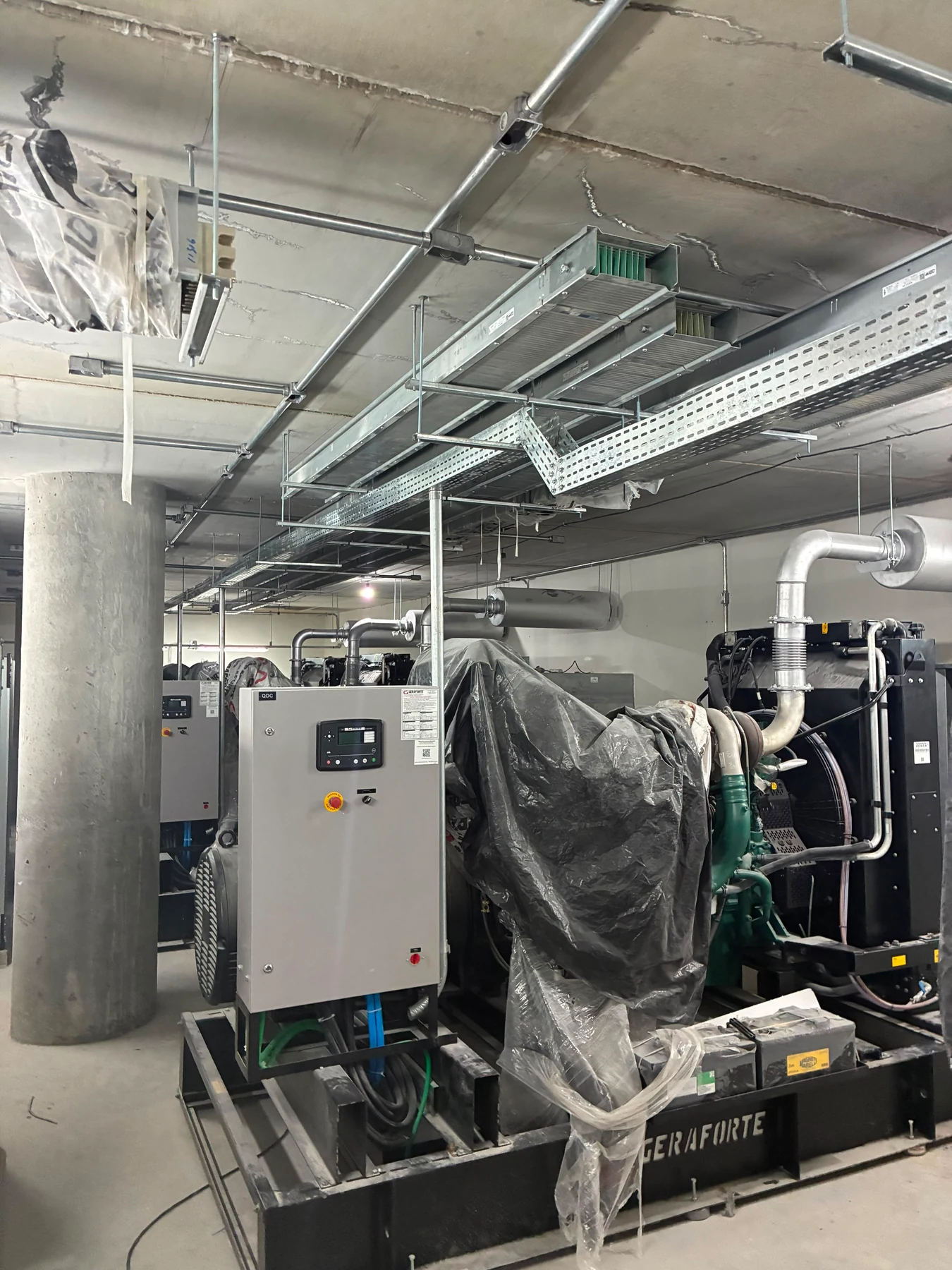

Grupos geradores e infraestrutura aparente durante a construção do complexo.
Sala de geradores durante a execução da obra.

Distribuição especializada com apoio de engenharia

Para integradores, construtoras e instaladoras, a Braazi oferece fornecimento especializado e suporte à especificação e ao projeto. A atuação no complexo mostra essa combinação em uma aplicação que reúne detecção, aspiração e controle de supressão.
