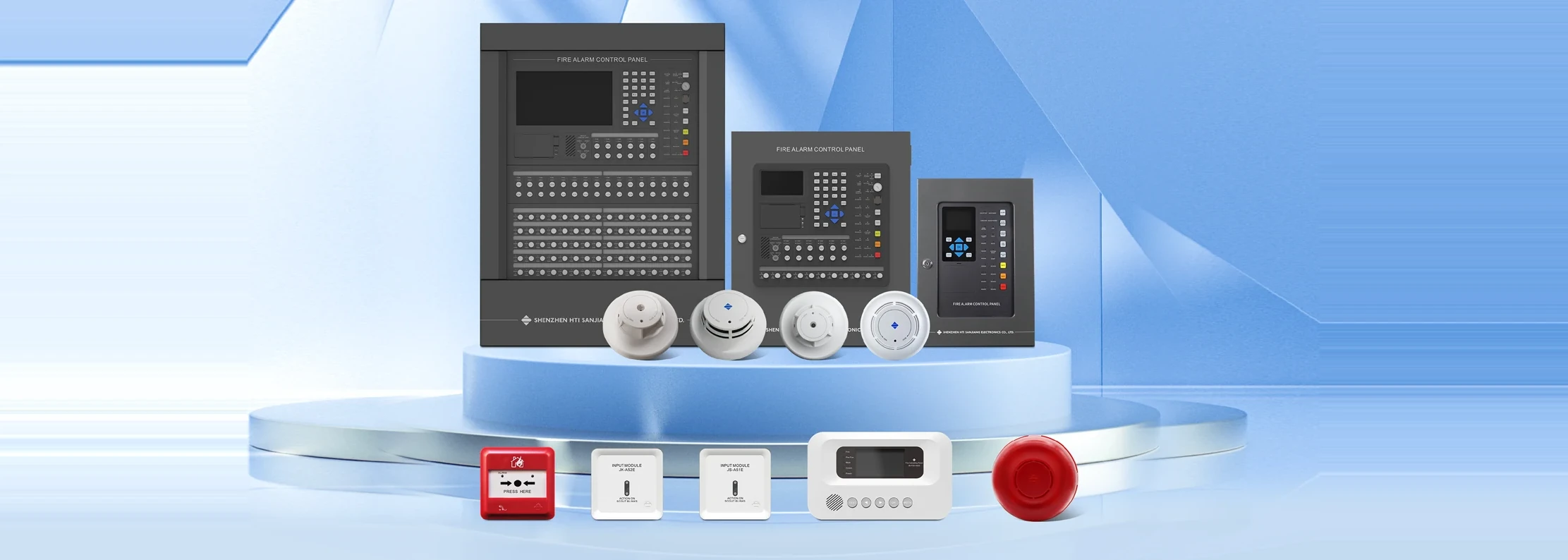

Centrais JB-QBL, detectores de fumaça e de temperatura, acionador manual, módulos, painel repetidor e sinalizador da linha CCC
uma marca daSanjiang

Linha CCCNorma GB

Endereçável e convencional · Área classificada

(Linha certificada CCC, conforme as normas GB.)

Baixar catálogo da linha · PDF · 19,9 MB

2 anos de garantia

  • Até 8 laços por centralCentrais de 1, 2, 4, 6 ou 8 laços
  • Dois fios sem polaridadeSinalizador alimentado pelo laço
  • Até 324 pontos por laçoAté 2.592 endereços em uma central
  • Painéis em redeCAN e Ethernet entre centrais
  • Capacidade

    2592

    endereços na maior central

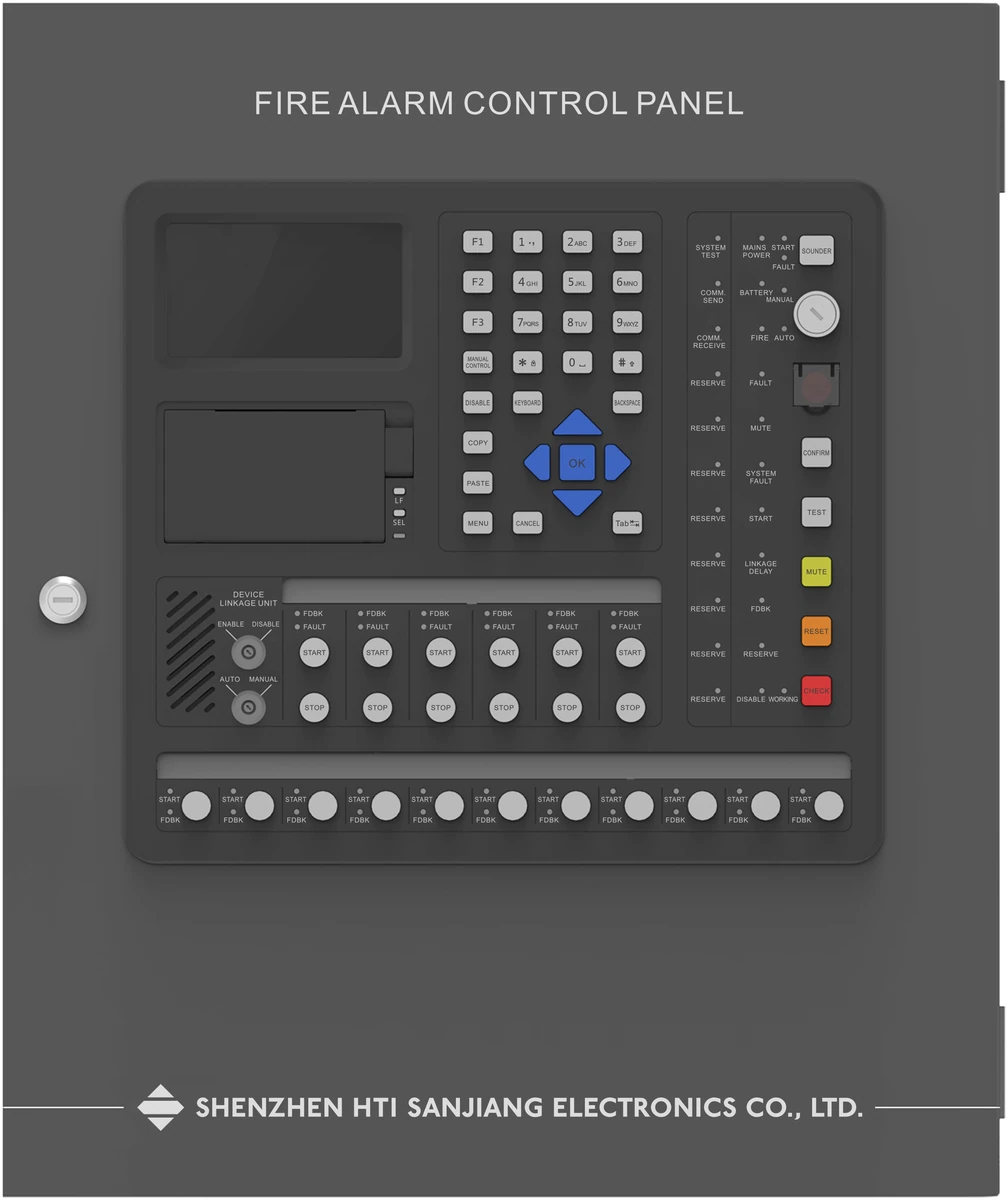

    A JB-QBL-A108E tem 8 laços de até 324 pontos cada, com display de 10".

  • Laço

    324

    pontos por laço

    Barramento de dois fios sem polaridade. Os sinalizadores audiovisuais endereçáveis recebem alimentação do próprio laço, sem fiação extra.

  • Rede

    CAN

    e Ethernet

    Centrais interligadas, com gestão coordenada entre painéis.

  • Área classificada

    Ex ib

    IIC T6 Gb

    Detectores, acionador e sinalizador com segurança intrínseca, mais a barreira de laço.

Até 324 endereços por laço

Com centrais de até 8 laços, a linha TRIVER CCC oferece capacidade para até 2.592 endereços em uma única central. Mais capacidade por laço pode reduzir a quantidade de placas e centrais necessárias ao projeto.

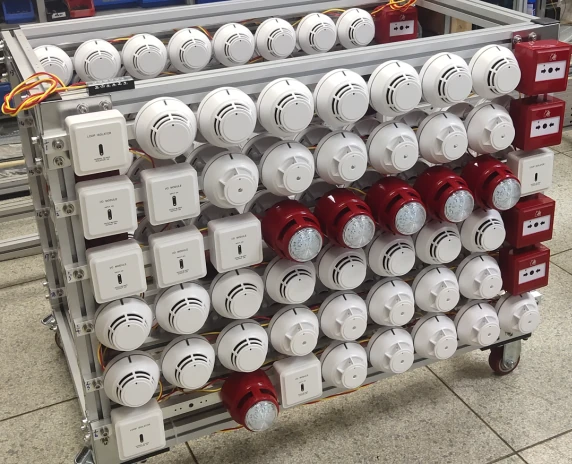

Bancada de ensaio com 324 dispositivos ligados em um único laço
Bancada de ensaio do fabricante com 324 dispositivos conectados a um único laço.
TRIVER CCCaté 324
Modelos nacionais comparados250

74 endereços adicionais por laço — aproximadamente 30% mais capacidade em relação aos modelos de 250 endereços.

Capacidade e características de instalação

LinhaEndereços por laçoLaços por painelComprimentoCabo
TRIVER CCCaté 3241, 2, 4, 6 ou 82.000 m2 × 1,5 mm²
Modelos nacionais comparados2501 ou 21.500 m4 × 1,5 mm²

Mais capacidade em uma única central. Na configuração de 8 laços, a TRIVER CCC reúne até 2.592 endereços, contra 500 endereços nos modelos comparados de 2 laços.

Comparação entre as capacidades nominais dos modelos indicados. O dimensionamento de cada laço deve considerar os dispositivos conectados, o consumo, o cabeamento e a queda de tensão. Consulte nossa equipe para avaliar a configuração adequada ao seu projeto.

Área classificada

ÁREA SEGURAÁREA CLASSIFICADAJB-QBL-A108ECentral de alarme24 VLaçoSJ-AQS-01EBarreira de segurançaintrínsecaAté 32 dispositivos ExJTY-GD-A30E-ExDetector de fumaçaendereçávelJTW-ZD-A20E-ExDetector térmicoendereçávelJ-SAP-M-A62E-ExAcionador manualendereçávelSG-A92E-ExSinalizador audiovisualendereçávelEx ib IIC T6 Gb
A barreira fica na área segura e é o único ponto de passagem: nada além dela entra na área classificada sem ter a energia limitada.
