Módulo de zona

A9052T

2 anos de garantia

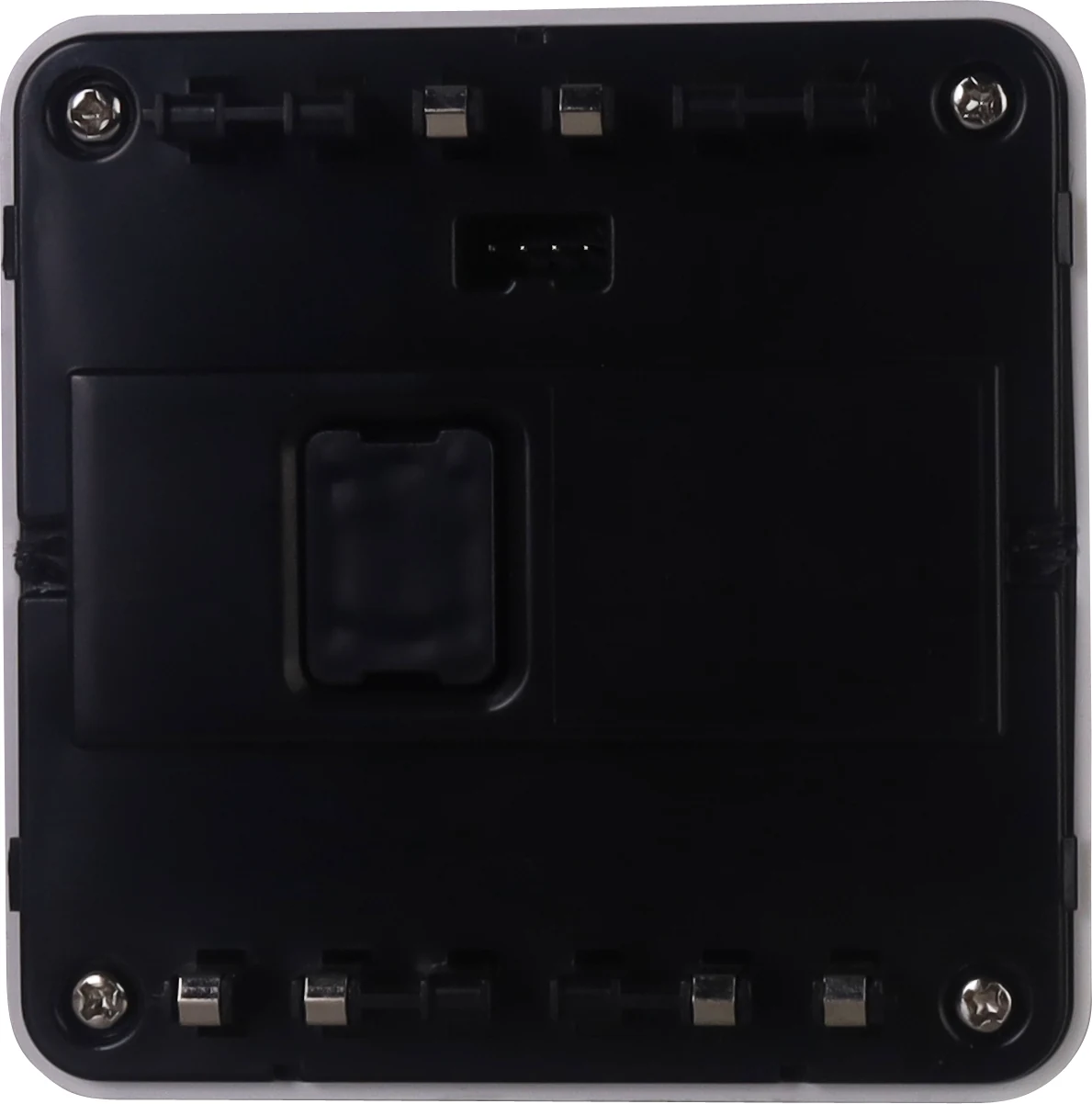

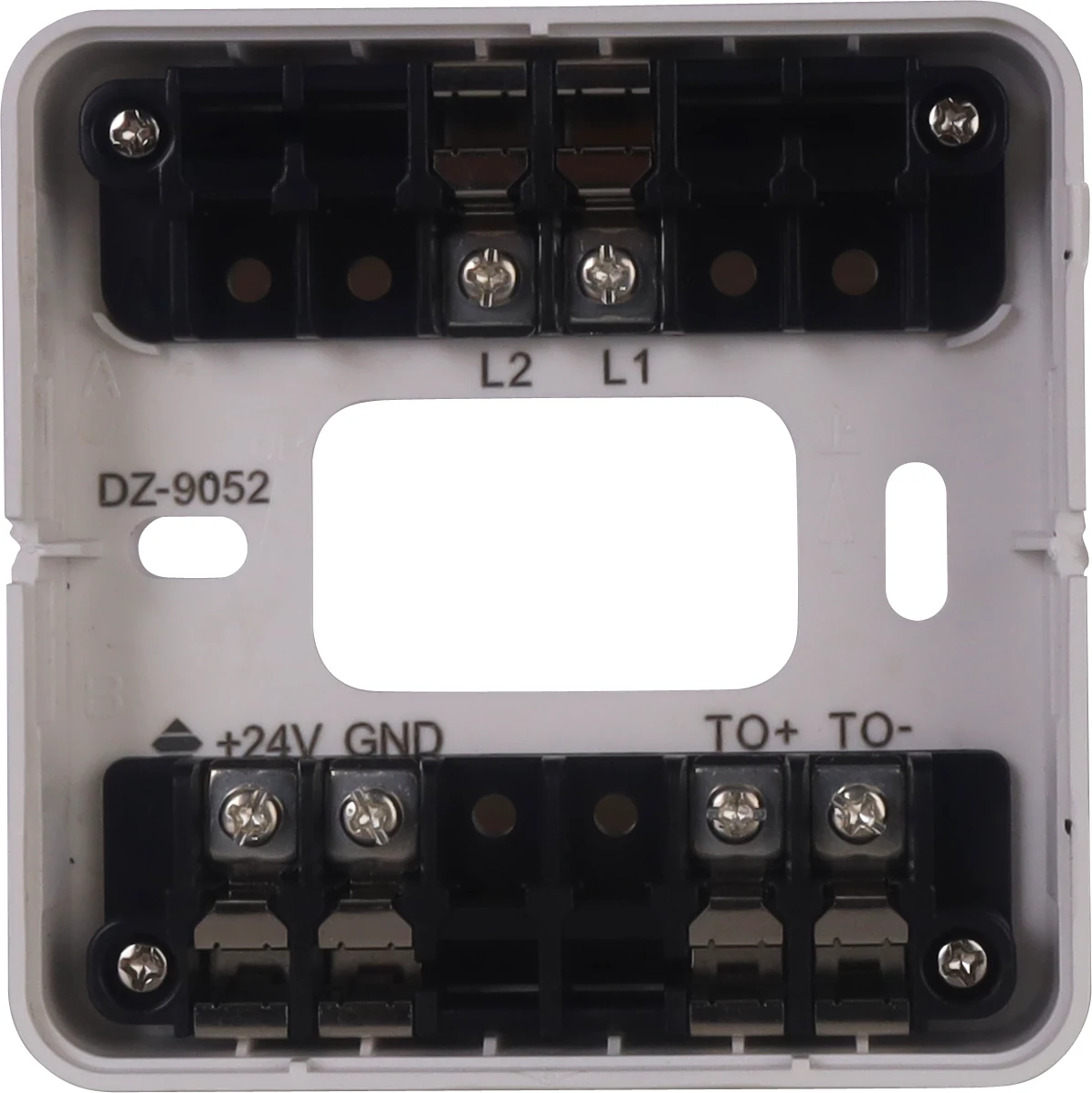

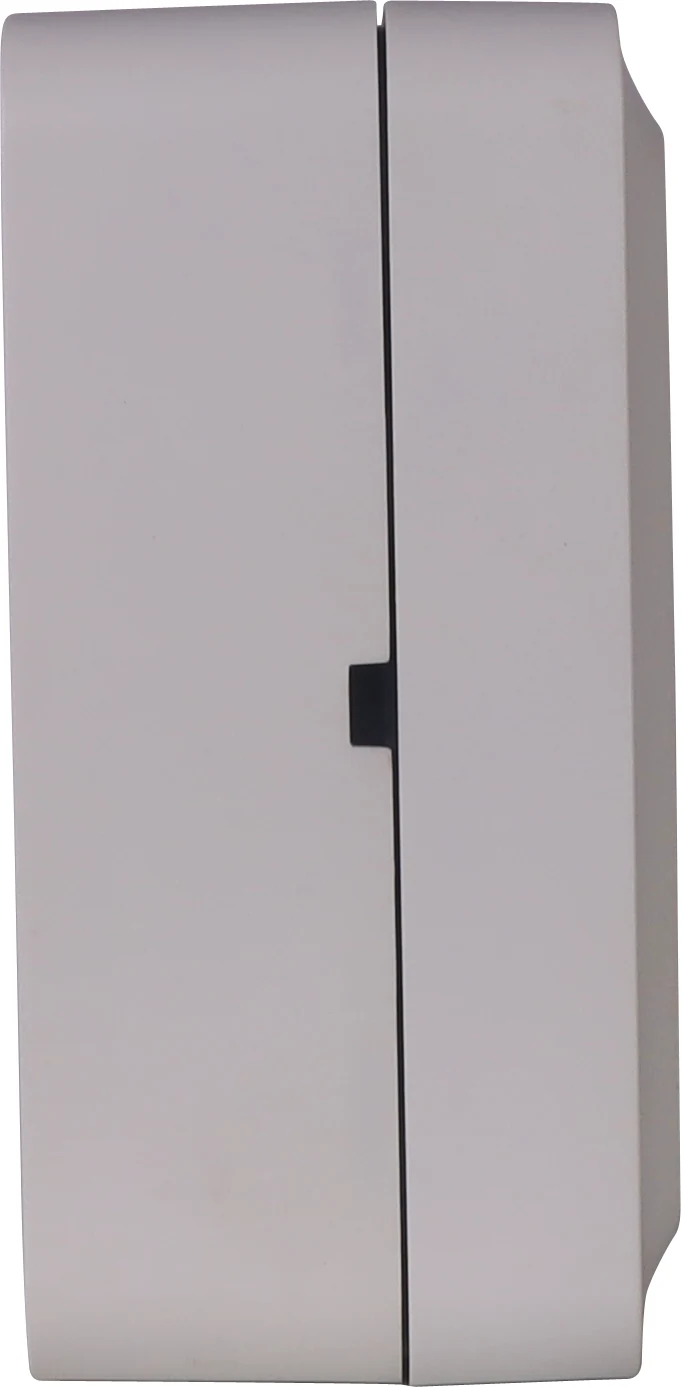

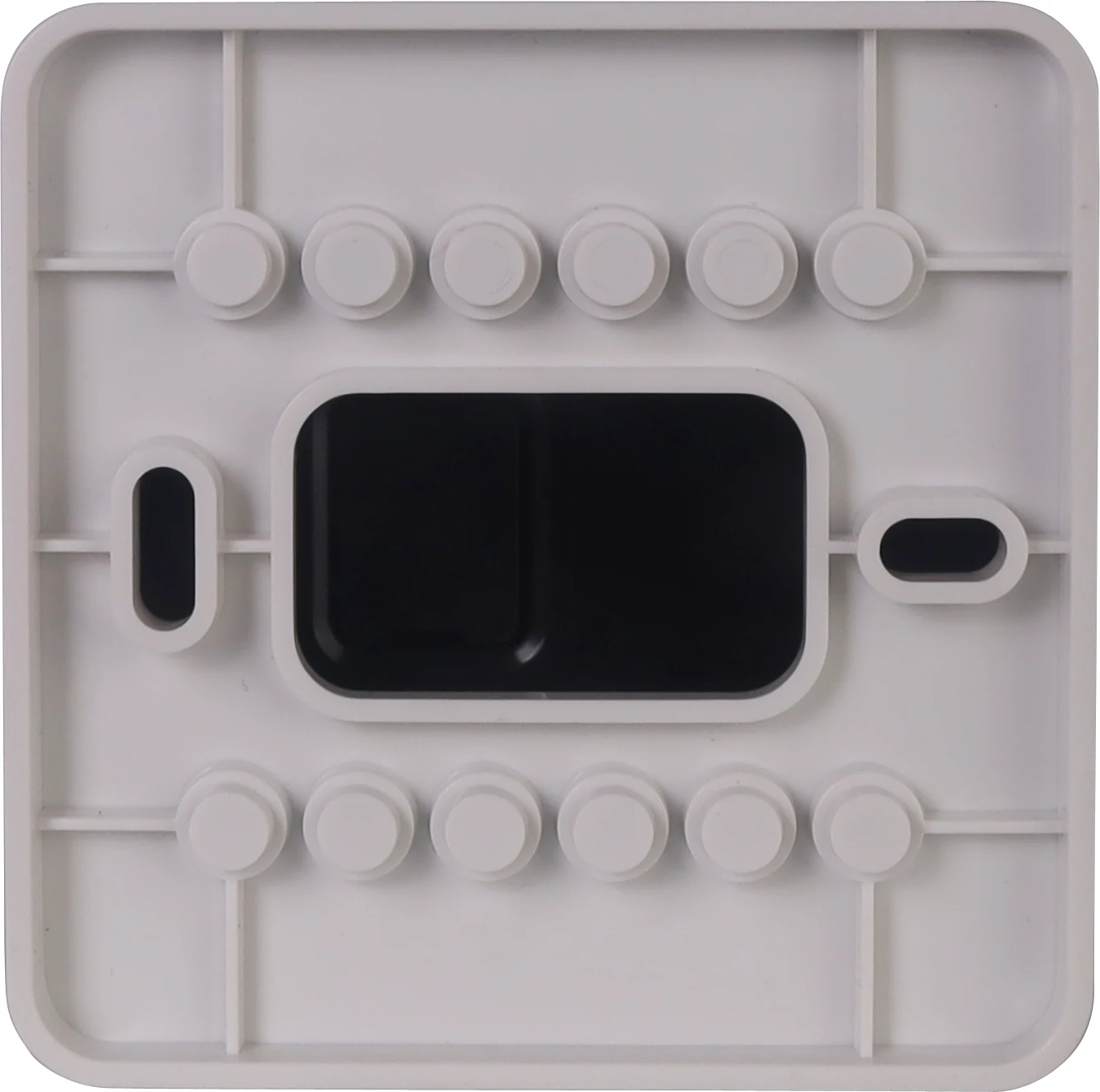

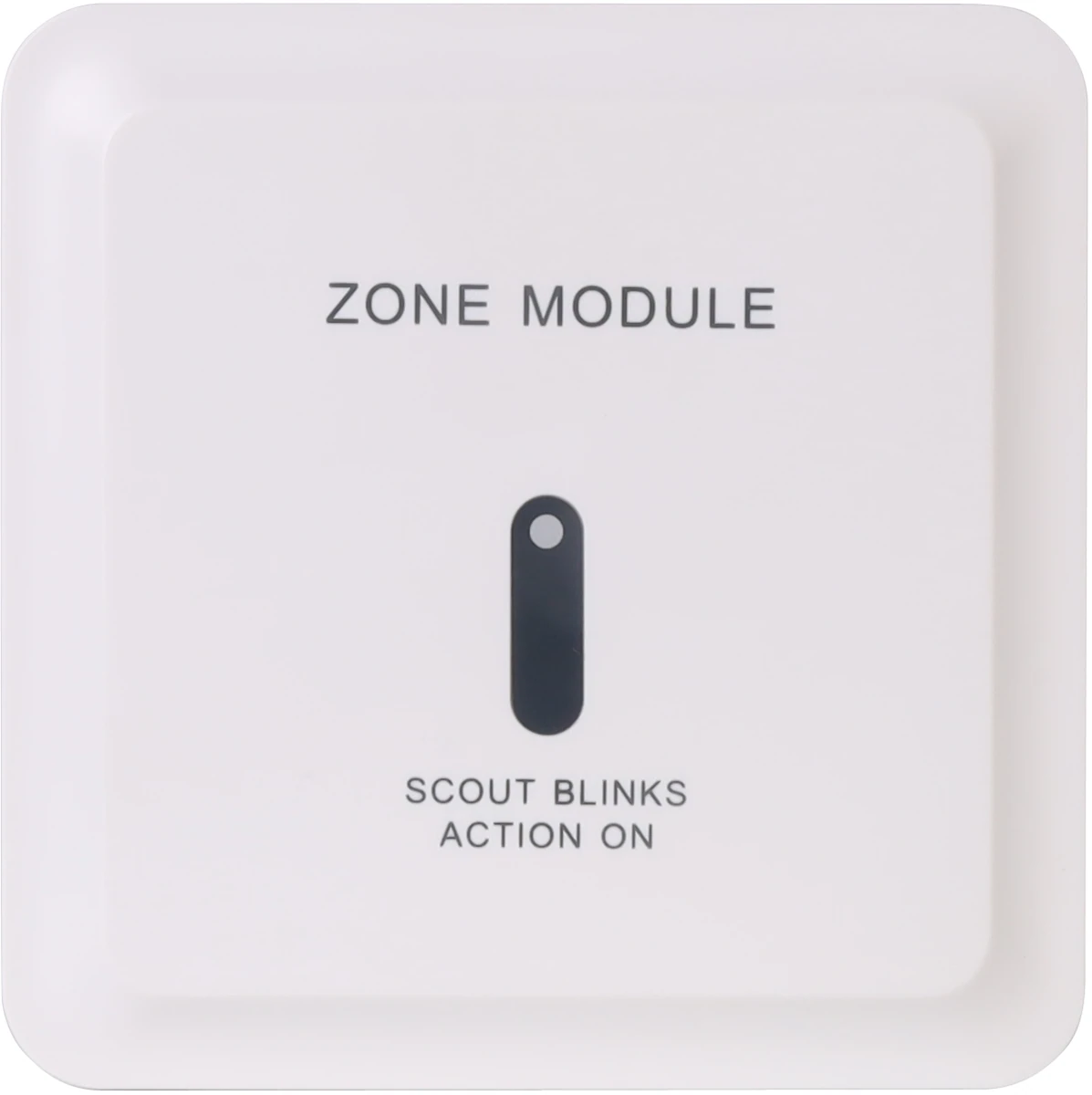

Foto do produto1 / 5
Módulo de zona A9052T
100%

Descrição

Módulo de interface para integração de uma zona convencional ao laço endereçável, utilizando um endereço no sistema. Como critério de dimensionamento no Brasil, limite cada circuito de detecção convencional a 20 dispositivos e a uma área de até 1.600 m². Observe também os critérios dos itens 6.6.1 a 6.6.4 da ABNT NBR 17240:2010. A capacidade de 30 dispositivos declarada pela fabricante não substitui esses limites de projeto. Requer alimentação externa de 24 Vcc.

Destaques

  • Conforme EN 54-18
  • Requer alimentação externa de 24 Vcc, com polaridade
  • LED indicador de estado
  • Montagem embutida ou de sobrepor
  • CPU própria, para processamento rápido do sinal
  • Integra detectores convencionais e acionadores manuais, transmitindo o alarme da zona à central

Certificações

  • LPCB1426e-(cl-2)
  • CE2831-CPR-F4663

Especificações

NormaEN 54-18
Alimentação externa24 Vcc (20 a 28 V), com polaridade; obrigatória
CorrenteLaço: repouso < 0,5 mA · alarme < 2 mA. Alimentação externa: repouso < 15 mA · atuação < 35 mA
Capacidade declarada pela fabricanteAté 30 dispositivos convencionais
Dimensionamento no BrasilAté 20 dispositivos e área de até 1.600 m² por circuito de detecção convencional; observe também os itens 6.6.1 a 6.6.4 da ABNT NBR 17240:2010
Dimensões86 × 86 × 41 mm (L × A × P), com base
Ambiente de operação−10 a 55 °C; UR de 0 a 95 % (sem condensação a 40 ± 2 °C)

Documentação

  • Datasheet

    Ficha técnica — A9052T

    A9052TPortuguês2 páginas1,6 MB

    Baixar
  • Manual

    Manual — A9052T

    A9052TPortuguês6 páginas6,4 MB

  • Certificado

    Certificado EN 54-18 — 2831-CPR-F4663

    A9052TInglês2 páginas0,2 MB

    Baixar
  • Certificado

    Certificado LPCB — 1426e

    A9052T · A9056T · A9058TInglês2 páginas0,5 MB

    Baixar
